Description
Fonctionnement

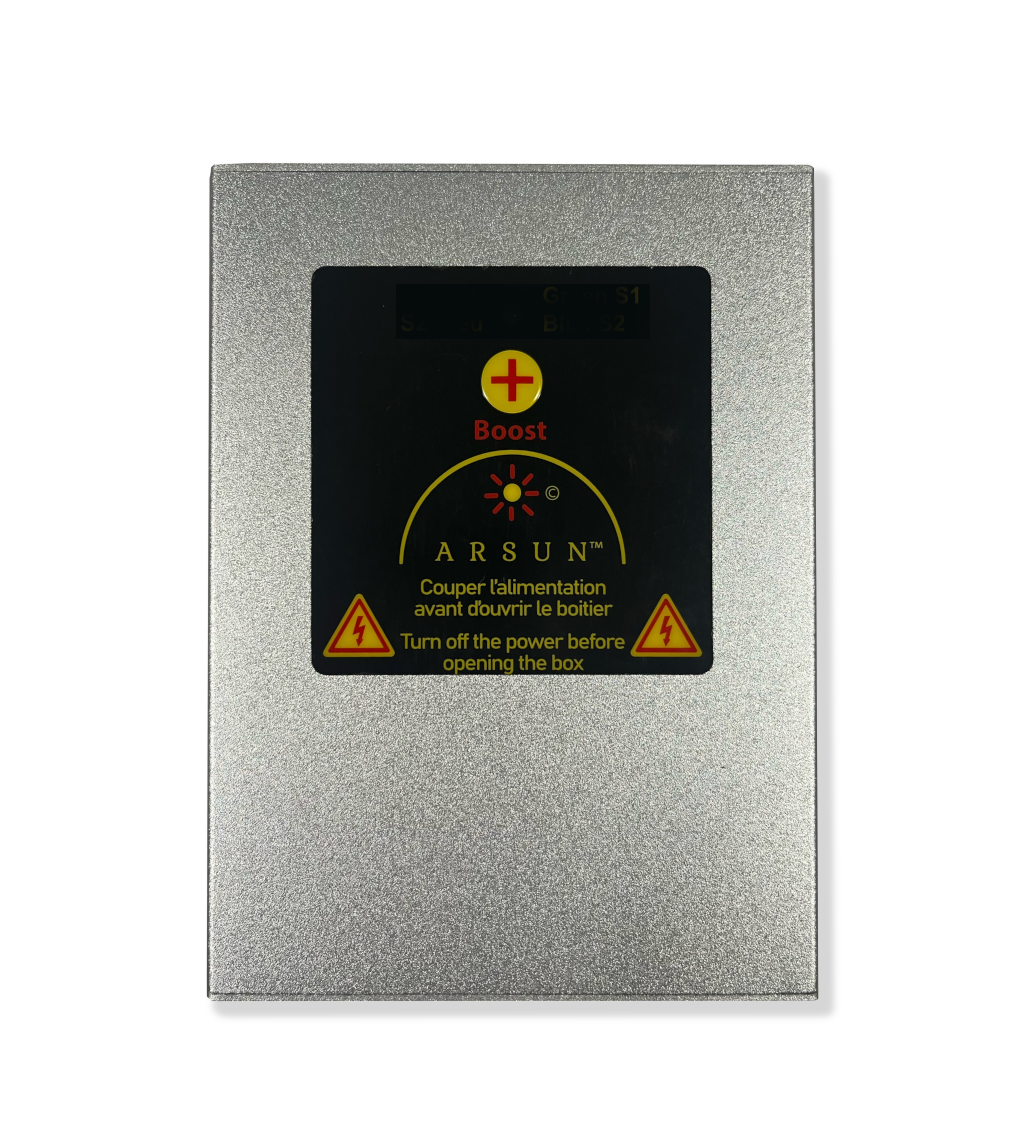

Le Routeur1 voie fonctionne avec une tension nominale de 230V en monophasé à 50Hz, et peut supporter une plage de tensions comprise entre 205 et 260V, ainsi qu’une plage de fréquences allant de 48 à 60 Hz. Il est capable de gérer un courant maximal de 80 A, ce qui équivaut à une puissance de 18.000 W sous 220 V. La consommation en mode veille est très faible, à seulement 27 mW sous 240V. Son taux de transfert atteint 99,7 % à pleine charge, avec une capacité de charge maximale de 600 A pendant 10 millisecondes.
La fonction BOOST
L’appareil est équipé d’une fonction Boost qui permet d’alimenter les sorties à pleine puissance pendant une durée de 120 minutes. Grâce à la fonction horloge ou contacteur, il est possible de choisir, via un cavalier, si S1 ou S1 et S2 seront activés aux heures programmées. L’appareil est conçu pour fonctionner à des températures ambiantes de 0 à 60°C, et peut être stocké entre -20 et +75°C, avec une humidité relative de 10 à 85 % sans condensation.
Dissipation et sondes
L’isolation est assurée par un transformateur de 2,5kV, des opto-coupleurs de 3,7kV, et une sonde capable de supporter 6kW. À une puissance de 3 kW, la dissipation maximale par sortie est de 20W. Enfin, l’appareil est protégé par un fusible interne de 250V 100mA, et ses dimensions sont de 150mm x 114mm x 48mm, avec un dissipateur intégré mesurant 150mm x 100mm x 15mm.
Description technique :
- Tension nominale : 230VAC monophasé 50Hz
- Plage de tensions : 205 – 260VAC
- Plage de fréquences : 48 à 60 Hz
- Courant maximal admissible en mesure : 80 A (18.000 W en 220 V)
- Consommation au repos : 27 mW (à 240VAC)
- Taux de transfert : 99,7% (à la puissance maximale)
- Charge maximale : 600A pendant 10ms
- Courant maxi : 13A par sortie
- Fonction Boost : 120 minutes d’alimentation à pleine puissance
- Température de fonctionnement : 0 à 60°C
- Température de stockage : -20 à +75°C
- Humidité : 10 à 85% sans condensation, installation en intérieur uniquement
- Isolation : Transformateur 2,5kV – Opto coupleurs 3,7 kV – Sonde 6kW
- Puissance maximale dissipée à 3Kw : 20W par sortie
- Fusible interne : 250V 100mA
- Dimensions totales : 150mm x 114mm x 48mm – Dissipateur intégré de 150mm x 100mm x 15mm
